1、结构特点

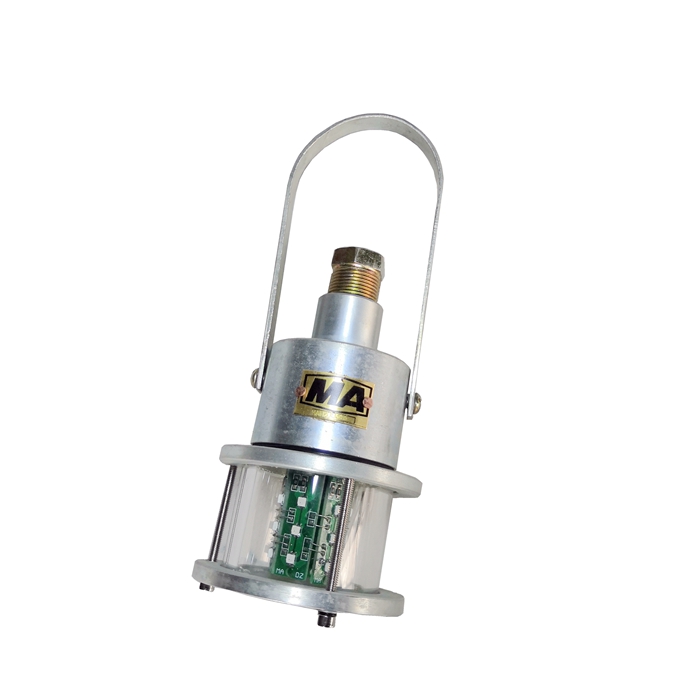

本信号灯的外壳采用Q235A钢材焊接后精加工而成，并通过镀锌工艺

防锈、防腐蚀，与钢化玻璃管紧密结合组装，具有体积小，重量轻，安装方便，防尘、防水等特点，防护等级IP54，可以适应煤矿井下恶劣的工作环境;发光元件采用贴片LED集成灯珠，焊接后线路板采用三防漆处理，360°发光，性能可靠，能耗低寿命长。

外形尺寸：209mm×Φ80mm。

出线口：1个

重 量：约1 kg

2、工作原理：

利用贴片LED集成灯珠作为发光元件，LED灯珠采用均流设计电路，限流元件并联工作，具有双重反接保护。当给接线端子HD+、V-上电后，LED信号灯发红光;LD+、V-上电后，LED信号灯发绿光，为现场工作人员提供灯光信号指示。

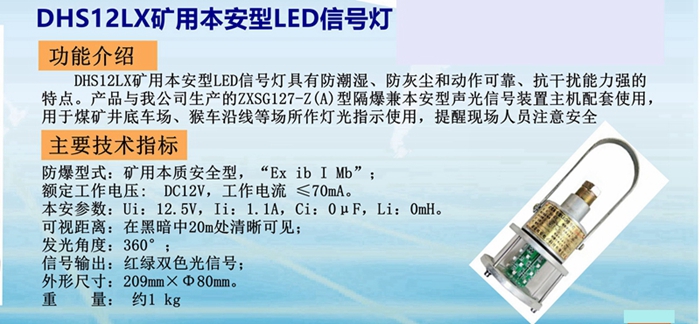

3、技术指标

3.1 防爆型式：矿用本质安全型，“Exib I Mb”;

3.2 额定工作电压: DC12V

3.4 本安参数：Ui：12.5V，Ii：1.1A，Ci：0μF，Li：0mH。

额定工作电压12V，工作电流 ≤70mA。

3.5 可视距离： 在黑暗中20m处清晰可见;

3.6 发光角度：360°;

3.7 信号输出：红绿双色光信号;

3.8 电缆最大长度：30m;

3.9 电缆分布参数： 分布电容≤0.1μF/km，分布电感≤1mH/km。
