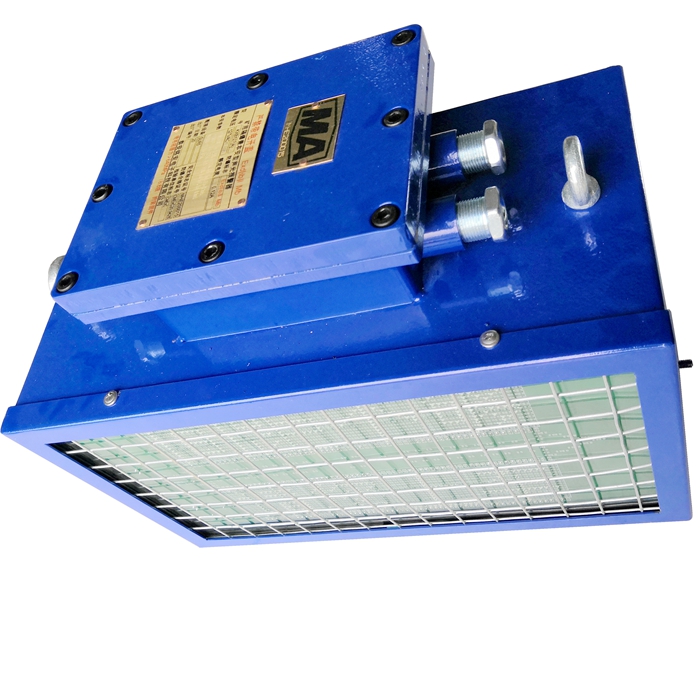

1、结构特点

产品结构为一个采用Q235钢板焊接而成的隔爆兼本安型整体外壳，具有隔爆腔和本安腔两个腔体，通过隔爆接线端子连接,内置有本安电源电路、音频放大电路、声光信号控制转换及音频输出电路和专用防水扬声器。隔爆腔有4个电缆引入装置外接电缆，本安腔正面为双色LED字符显示屏。

2、工作原理

报警器主要由2路信号触发电路、延时电路、声光控制转换电路、功放输出和LED字符显示电路组成，2路输入信号分别与2支GUR5热释温控传感器连接，利用顺序触发2支传感器的时间差(或利用单支传感器触发后延时)实现架空乘人装置座椅间距保护提示和报警，当信号输入端子接收到触发电路动作信号后，报警器将自身储存的相应的语音报警内容处理后播放，同时LED字符显示与之相应的文字内容。播报完成或延时一定时间后恢复待机状态。

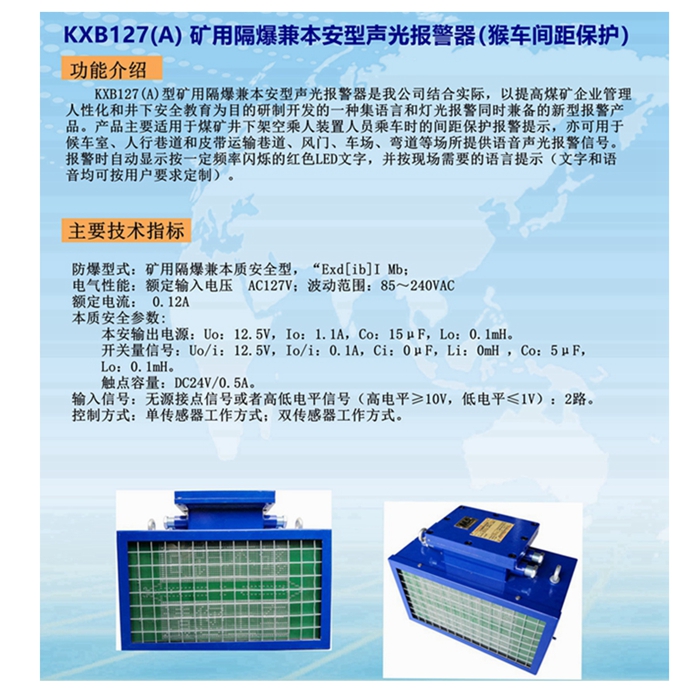

3、主要技术指标

3.1 防爆型式：

矿用隔爆兼本质安全型，“Exd[ib]I Mb;

3.2 电气性能

3.2.1额定输入电压 AC127V;波动范围：75%～110%

3.2.2额定电流 0.12A

3.2.3本质安全参数:

a.本安输出电源：Uo：12.5V，Io：1.1A，Co：15μF，Lo：0.1mH。

b.开关量信号：Uo/i：12.5V，Io/i：0.1A，Ci：0μF，Li：0mH ，Co：5μF，

Lo：0.1mH。

c.触点容量：DC24V/0.5A。

3.2.4输入信号

无源接点信号或者高低电平信号(高电平≥10V，低电平≤1V)：2路。

4、主要技术参数

a.报警方式：声光语音报警。

b.语音信号：“间距不够请稍候”、“请您上车”和“祝您一路平安”(亦可根据用户要求改变);

c.音响响度：不小于85dB(A);

d.光信号：报警时红色LED发光管发光，光信号在黑暗中20m处可见。

5.2.7电缆型号：1.5 mm²矿用橡套电缆;最大电缆长度：100m

5.2.8电缆分布电感：≤1mH/km;分布电容：≤0.1μF /km。

5、外形尺寸、质量

外形尺寸：403×201.5×311(mm)

质 量：约15kg
