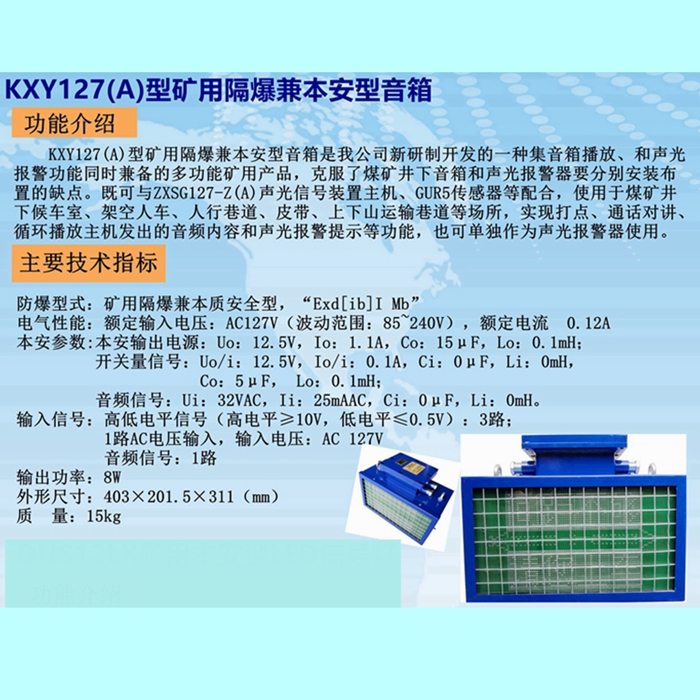

1、结构特点

产品结构为一个采用Q235钢板焊接而成的隔爆兼本安型整体外壳，具有隔爆腔和本安腔两个腔体，通过隔爆接线端子连接,内置有本安电源电路音频放大电路、声光信号控制转换及音频输出电路和专用防水扬声器。隔爆腔有4个电缆引入装置外接电缆，本安腔正面为双色LED字符显示屏。

2、工作原理

本音箱主要由一路音频输入电路、三路触发电路、声光控制转换电路、功放输出和LED字符显示电路组成，配合GUR5传感器或ZXSG127-Z(A)声光信号装置主机等使用，实现声光信号报警提示和播放ZXSG127-Z(A)主机音频信号的功能。

3、主要技术指标

3.1 防爆型式：矿用隔爆兼本质安全型，“Exd[ib]I Mb”

3.2 电气性能

3.2.1额定输入电压 AC127V

3.2.2额定电流 0.12A

3.2.3本质安全回路参数:

本安输出电源：Uo：12.5V，Io：1.1A，Co：15μF，Lo：0.1mH;

开关量信号：Uo/i：12.5V，Io/i：0.1A，Ci：0μF，Li：0mH，Co：5μF，Lo：0.1mH;音频信号：Ui：32VAC，Ii：25mAAC，Ci：0μF，Li：0mH。

3.2.4输入信号：

1) 高低电平信号(高电平≥10V，低电平≤0.5V)：3路;

2) 1路AC电压输入，输入电压：AC 127V

3) 音频信号：1路

注：默认内置报警声音内容：1正在行车，不准行人; 2系统(猴车)启动，注意安全; 3前方到站请下车，(报警内容可根据用户要求定制)。

3.2.5电缆型号：1.5 mm²矿用橡套电缆;最大电缆长度：音频信号电缆2000m，传感器控制电缆100m。

3.2.6电缆分布电感：≤1mH/km;分布电容：≤0.1μF /km。

3.3、外形尺寸、质量

外形尺寸：403×201.5×311(mm)

质 量：15kg
