1 概述

ZXSG127-Z(A)型矿用隔爆兼本安型声光信号装置主机是我公司结合实际，以提高煤矿企业管理人性化和井下安全教育为目的研制开发的一种集MP3播放、打点、通话、急停信号和声光报警同时兼备的新型多功能矿用产品，同时消除了载波通话语音不清晰、传输距离短的缺陷。适用于煤矿矿井上下候车室、架空人车、人行巷道、皮带、上下山运输巷道等场所打点，通话对讲、循环播放安全警示语、安全规程、领导讲话、歌曲音乐使用。本品内置解码器，用户可根据需要录制内容存放到TF卡内通过本品播放，具有更换内容方便、语音优美动听、灯光醒目、安装使用方便等特点。

2 结构特点

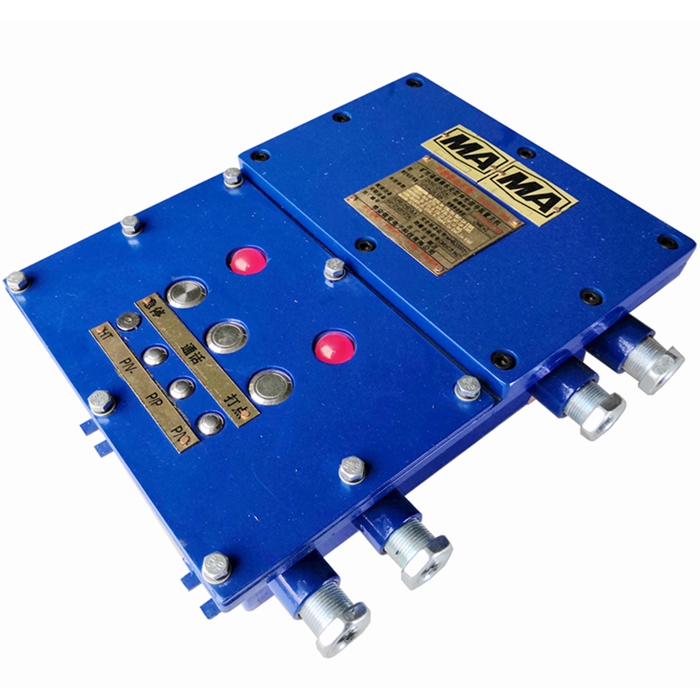

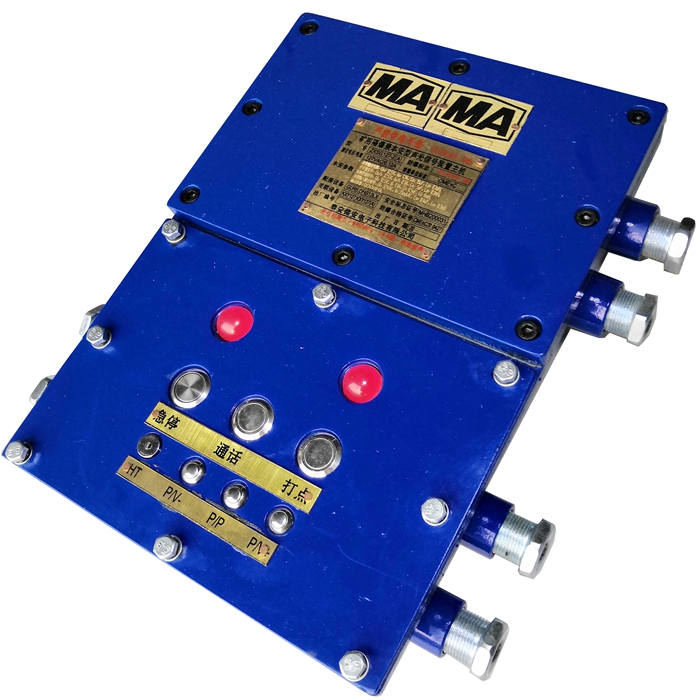

产品结构为采用Q235钢板焊接而成的隔爆兼本安型外壳，具有隔爆腔和本安腔两个腔体，通过隔爆接线端子连接,内置有本安电源电路、MP3解码电路、声光信号控制及音频输出电路和专用防水扬声器。外壳有8个电缆引入装置外接电缆和防水金属按钮、高亮度LED发光块等附件。本安壳体防护能力为IP54。

3 工作原理

本主机可与ZXSG127-Z(A)隔爆兼本安型声光信号装置主机、KXY127(A)矿用隔爆兼本安型音箱、KXY127矿用隔爆兼本安型音箱、GUR5热释温控传感器和DHS12LX矿用本安型LED信号灯组成一套声光信号报警装置，通过电缆连接，实现MP3格式音频内容的循环播放以及打点、通话对讲和发出急停、声光报警信号的功能。

4 主要技术指标

4.1 防爆型式：矿用隔爆兼本质安全型，“Exd[ib]I Mb”

4.2 电气性能

4.2.1额定输入电压 AC127V

4.2.2额定电流 0.12A

4.2.3本质安全回路参数:

a.本安输出电源：Uo：12.5V，Io：1.1A，Co：15μF，Lo：0.1Mh;

b.开关量信号：Uo/i：12.5V，Io/i：0.1A，Ci：0μF，Li：0mH ，Co：5μF，Lo：0.1mH。

c.音频控制信号：Ui：12.5V，Ii：1.1A，Ci：0.5nF，Li：0mH。

e.音频输入输出信号：Ui：32VAC，Ii：25mAAC，Ci：0μF，Li：0mH，Co：0.6μF，Lo：0.1mH。

f.触点容量：DC24V/0.5A。

4.2.4输入信号：

a.高低电平信号(高电平≥10V，低电平≤0.5V)：5路

b.AC127V电压信号：2路

c.音频信号：2路

4.2.5输出信号：

a. AC127V电压信号：2路

b.继电器干接点信号：2路

c.音频信号：1路

4.3 外形尺寸、质量

外形尺寸：312×286×116(mm)
